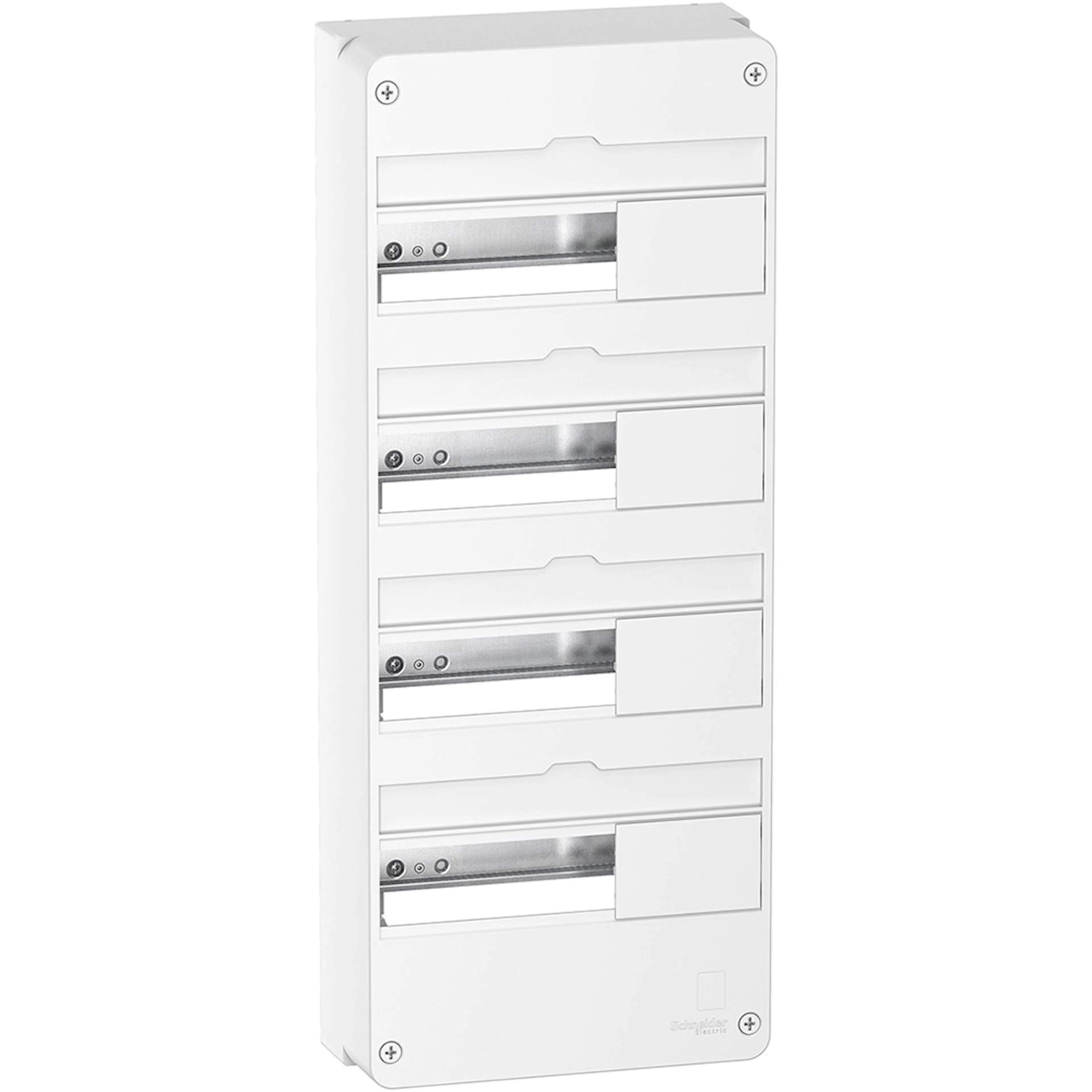

Normkapsling Schneider Electric Resi94x13 MOD

Normkapsling Resi9 fra Schneider Electrics er en overflademontert innkapsling med beskyttelsesform IP30. Den er spesielt egnet for gruppesentraler i boliger, butikker, kontorer, osv. Den kan utstyres med en dør, hvit eller gjennomsiktig. Ved montering på avstand fra veggen, er den utstyrt med en bakside. Tilbehør inkluderer bl.a. nøkkellås.

Egenskaper:
- Den rymmer alla typer av DIN-monterade normapparater.
- Kapslingen är avsedd för inomhusinstallation vid t.ex. nyinstallation eller renovering av bostäder men även till kontor och butiker.
- Kapslingsgraden är IP30 och med dörr IP40.
- Dörren finns i vitt (RAL 9003), tillverkad av återvunnen plast, samt i transparent plast.
- Kablarna kan komma in via de 4 sidorna eller via baksidan av höljet.
- Den kan utrustas med bakplatta som tillval vilket är obligatoriskt vid montage på brännbara material som t.ex. spånskiva, plywood eller trä.
- DIN-skenorna är enkelt demonterbara med ett snabbfäste vilket gör den extremt lättarbetad.
- Den är försedd med 1 plint för jordledare samt två för neutralledare.
- Jordplinten har 24 utgångar varav 21 har snabbanslutningar (3x25mm²+11x4mm²).
- De 2 plintarna för neutralledare har 14 utgångar varav 11 snabbanslutningar 2x (3x25mm2+11x4mm2).
- Den har även en extra plint för huvudnollfördelning som har plats för 4x16mm².
- Märkningsetiketter och etiketthållare samt extra täckbrickor för normslitsen medföljer produkten.
- Max effekt på värmeutvecklingen av apparater i kapslingen är 61 W.
- In-märkströmmen är 63 A.
- Produkten uppfyller standarderna IEC 61439–1 och 3, IEC60670–1 och 24.
- Mått: (B) 252 mm × (H) 625 mm × (D) 108 mm.
- Enligt standarden EN/IEC 60695–2–11 är brandmotståndet självsläckande vid 650 °C.
- Driftstemperatur: -15 °C till 60 °C och IK-skyddsgraden är IK07.
- Kan förses med nyckellås.
